Neue leiterplattenmontierbare Mini-Drucksensoren mit ratiometrischem Spannungsausgang in Druckbereichen von 5 mbar bis zu 1 bar
Im Zuge der fortschreitenden Miniaturisierung in der Elektronik werden immer kompaktere Drucksensoren benötigt. Um Applikationen gerecht zu werden, die analoge Ausgangssignale benötigen, hat Analog Microelectronics die leiterplattenmontierbare Drucksensorserie AMS 6916 mit ratiometrischem Spannungsausgang entwickelt. Dank der kompakten Abmessungen können die Mini-Drucksensoren, die in vielen Varianten verfügbar sind, auf engstem Raum in den verschiedensten Anwendungen eingesetzt werden. Sie eignen sich zur präzisen Messung von statischen und dynamischen Drücken in nicht-korrosiven Gasen und bei Relativdruckmessungen auch in Flüssigkeiten. Mögliche Anwendungsgebiete sind die industrielle Prozesskontrolle, der medizinische Apparatebau und Heizung, Klima und Lüftungsanwendungen.

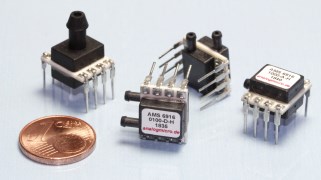

Die hochgenauen Sensoren der Serie AMS 6916 kombinieren hochwertige piezoresistive MEMS-Druckmesszellen mit moderner digitaler Signalverarbeitung in einem miniaturisierten DIL-Gehäuse mit horizontalen bzw. vertikalen Druckanschlüssen. Bei einer Versorgungsspannung von 5 V und einer Stromaufnahme von maximal 3 mA liefern die Sensoren ein verstärktes, ratiometrisches 0.5 ... 4.5 V Ausgangssignal. Die AMS 6916 sind kalibriert und im gesamten Betriebstemperaturbereich von -25 ... 85 °C temperaturkompensiert. Sie zeichnen sich durch einen geringen Gesamtfehler (TEB < 1 %FSO für Druckbereiche ≥ 20 mbar) im Bereich von 0 ... 60 °C sowie eine hervorragende Langzeitstabilität aus. Darüber hinaus verfügen die Sensoren über zusätzliche Diagnosefunktionen.
Die Sensoren der Serie AMS 6916 decken alle Druckarten ab und sind in vielen verschiedenen Druckbereichen erhältlich: Differenzdruck- und Relativdrucksensoren gibt es für Druckbereiche von 5 mbar bis hin zu 1 bar, bidirektionale Differenzdrucksensoren, die sowohl Unter- als auch Überdruck messen können, für -5 ... 5 mbar bis hin zu -1 ... 1 bar und Absolutdrucksensoren für 1 bar sowie eine barometrische Variante für 700 ... 1200 mbar.
Auf Anfrage sind auch kundenspezifische Druckbereiche sowie Modifikationen der AMS 6916 möglich.
