AM411 - Kostengünstiges Spannungstransmitter IC

Übersicht
Details
Zubehör
Dokumente
Anfrage / Muster
Gehäusevarianten des Spannungsverstärker ICs AM411
Das IC AM411 ist ein kompakter, kostengünstiger Spannungstransmitter, der für die Signalverarbeitung von differentiellen Eingangsspannungen geeignet ist. Das vollständig analoge IC erzeugt ein Spannungsausgangssignal mit einstellbarem Offset und Verstärkung. Durch seine integrierten Schutzfunktionen und die integrierte Referenzspannungsquelle eignet es sich für eine Vielzahl von industriellen Anwendungen.

Anwendungen

  • Sensorsignalverarbeitung
  • Bidirektionale Drucksensoren
  • Schutz-IC für µC
  • Analoges Frontend für µC
  • Fabrikautomation
  • Industrielle Anwendungen

  • Sensorsignalverarbeitung
  • Bidirektionale Drucksensoren
  • Schutz-IC für µC
  • Analoges Frontend für µC
  • Fabrikautomation
  • Industrielle Anwendungen


Kurzspezifikationen

Versorgungs­spannung (VCC)6 .. 35 V (typ. 24 V)
Eingangs­spannungs­bereich0 .. ±600 mV (differentiell)
Spannungs­ausgangz.B. 0 .. 5/10 V, einstellbar
Referenz­spannungs­quelle5 V
Temperatur­bereich-40 °C .. 85 °C
Schutz­funktionenVerpolschutz, Kurzschlussschutz, Ausgangsstrombegrenzung
Gehäuse / Liefer­formSO8, auf DIL8-Adapter, gesägter 6″ Wafer auf Dehnfolie
RoHS Statuskonform (RoHS Zertifikat)
Produktstatusnicht empfohlen für Neuentwicklungen


Allgemeine Dokumente

Datenblatt AM411 (englisch)
AM411 Produktflyer
IC Gehäusekatalog (englisch)
Kontaktieren sie bitte sales@analogmicro.de für Die-Größe und Padout.



Typische Anwendungsschaltungen mit Blockdiagramm

Sensor mit Schutzfunktionen und einstellbarer Ausgangsspannung (z.B. 0 .. 10 V):
AM411 als Sensor mit Schutzfunktionen.

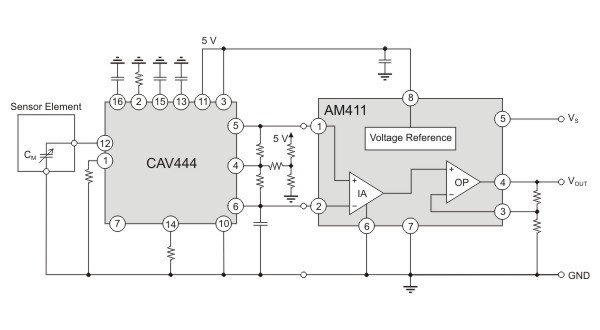

Industrielle Ausgangsstufe für den CAV444 (vgl. Applikationsnotiz Construction of capacitive sensors with 0 .. 5/10 V output, in englischer Sprache):
AM411 als industrielle Ausgangsstufe für den CAV444.



Bestellnummern und Produkt- / Musteranfrage

Für eine Produktanfrage wählen Sie bitte die gewünschten Produkte aus und klicken auf "Produkt anfragen". Sie werden dann zu dem Anfrageformular weitergeleitet.

BestellnummerLieferformAnfrage
AM411-0-SO8SO8 Gehäuse
AM411-WAFgesägter Wafer auf 6″ Dehnfolie
AM411-AdaptAM411 auf einen SO8-DIL8 Adapter gelötet
